OBRAZOVÁ DOKUMENTACE DRONOVÉ ZAKÁZKY
Protokol provedené dronové zakázky
Záznam letu, technické údaje a fotodokumentace pro objednatele| Objednatel | Jan Novák | Datum kontroly | 06.06.2026 |
|---|---|---|---|
| Kontakt | +420 777 123 456 jan.novak@example.cz | Čas kontroly | 12:22 - 12:58 |
| Adresa / lokalita | Modelová 12, 400 01 Ústí nad Labem GPS: 50.6788484, 14.0508422 | ||
| Účel dokumentace | Obrazová dokumentace provedené dronové zakázky, letový záznam a fotopříloha s technickými údaji snímků. | ||
Dokumentované části zakázky
| Majetek / část | Typ dokumentace | Oblast | Rozsah / poznámka |
|---|---|---|---|
| střešní krytina | viditelné lokální narušení krytiny | pravá horní část jižní střešní roviny | několik chybějících nebo posunutých tašek Odkrytá část podkladu a volně uložené fragmenty krytiny. |
| okapový systém | lokální deformace | napojení žlabu na pravý svod | omezený úsek Těsnost, spád a průchodnost vyžadují pozemní kontrolu. |
| komín a oplechování | kontrolní dokumentace | prostup komína střešní rovinou | bez jednoznačně potvrzené mechanické závady Hodnocen je pouze stav viditelný na pořízených snímcích. |
Údaje o provedené dokumentaci
| Pilot | Daniel Kobr | Použitý dron | DJI Air 3S |
|---|---|---|---|
| Místo vzletu | Zpevněná plocha na pozemku objednatele | Další technika | DJI RC 2; poziční a obrazová telemetrie DJI FlightRecord |
| Počasí | zataženo po dešti, bez srážek v době letu | Podmínky | teplota 19,2 °C; vítr 3,4 m/s, nárazy 5,8 m/s; dohlednost 10 km; srážky 0 mm |
| Světelné podmínky | měkké rozptýlené denní světlo | Rozsah kontroly | Jižní střešní rovina, skládaná krytina, prostup komína, okapová hrana a napojení na svod. |
| Zdrojová mise | Mise #36 - TEST – Ukázková inspekce s DJI telemetrií, 06.06.2026 | ||
Popis objektu nebo majetku
| Typ objektu | samostatný rodinný dům | Podlaží | 2 |
|---|---|---|---|
| Typ střechy | Sedlová | Materiál krytiny | pálená keramická taška |
| Orientace / doplňky | kontrolovaná jižní střešní rovina; dvě střešní okna; zděný komín | ||
| Událost uvedená klientem | Klient požádal o kontrolu po silném větru a dešti. Údajné datum vzniku: 05.06.2026 | ||
| Volný popis | Dvoupodlažní rodinný dům se sedlovou střechou, skládanou keramickou krytinou, dvěma střešními okny a zděným komínem. | ||
Omezení dokumentace
| Omezení kontroly | Kontrola zachycuje pouze části viditelné z bezpečných letových pozic. Nebyly odkryty ani mechanicky zkoušeny žádné konstrukce. |
|---|---|
| Nedokumentované části | Skryté vrstvy střešního pláště, krov, těsnost spojů a vnitřní strana konstrukce. |
Souhrn a doporučení
Souhrn viditelného stavu
V horní pravé části jižní střešní roviny je viditelné lokální narušení souvislosti krytiny. Několik tašek chybí nebo je posunuto a část podkladu je odkrytá. U napojení okapového žlabu na svod je patrná deformace. Oplechování komína bylo zdokumentováno bez jednoznačně potvrzené mechanické závady.
Doporučení dalšího postupu
Bez zbytečného odkladu zajistit kontrolu pokrývačem, zabezpečit volné části krytiny a prověřit stav podkladu pod odkrytým místem. U okapu ověřit spád, těsnost a průchodnost pozemní kontrolou.
Záznam letu
| Mise | #36 - TEST – Ukázková inspekce s DJI telemetrií | ||
|---|---|---|---|
| Datum | 06.06.2026 | Lokalita | Děčín – demonstrační lokalita |
| UAS | DJI Air 3S | Pilot | Daniel Kobr |
| Počet letů | 2 | Celkový čas / dráha | 24.0 min / 3400.0 m |
| Max. výška AGL | 7.0 m | Režim | OPEN A1 |
| # | Čas | Baterie | Výška / vzdálenost | Poznámka |
|---|---|---|---|---|
| 1 | 12:22:29 - 12:41:15 | B2 97.0 → 46.0 % |
7.0 m / 2309.526 m | Automaticky doplněno z DJI FlightRecord. |
| 2 | 12:52:54 - 12:58:09 | B2 40.0 → 24.0 % |
6.0 m / 1090.511 m | Automaticky doplněno z DJI FlightRecord. |
2D trasa letu
Let 1Let 2 ○ vzlet · ■ přistání
Výškový profil podle uletěné vzdálenosti
Technické údaje letu
| Zdroj dat | DJI FlightRecord + provozní evidence | Časová základna | Europe/Prague |
|---|---|---|---|
| Max. horizontální rychlost | 14.1 m/s | Počet letů | 2 |
| Identifikace UAS | 1581F895C2496007 | Provozovatel | Daniel Kobr · IČ 74678761 |
Fotopřílohy
Přehledová lokalizace kontrolované střešní roviny a jejího okolí.

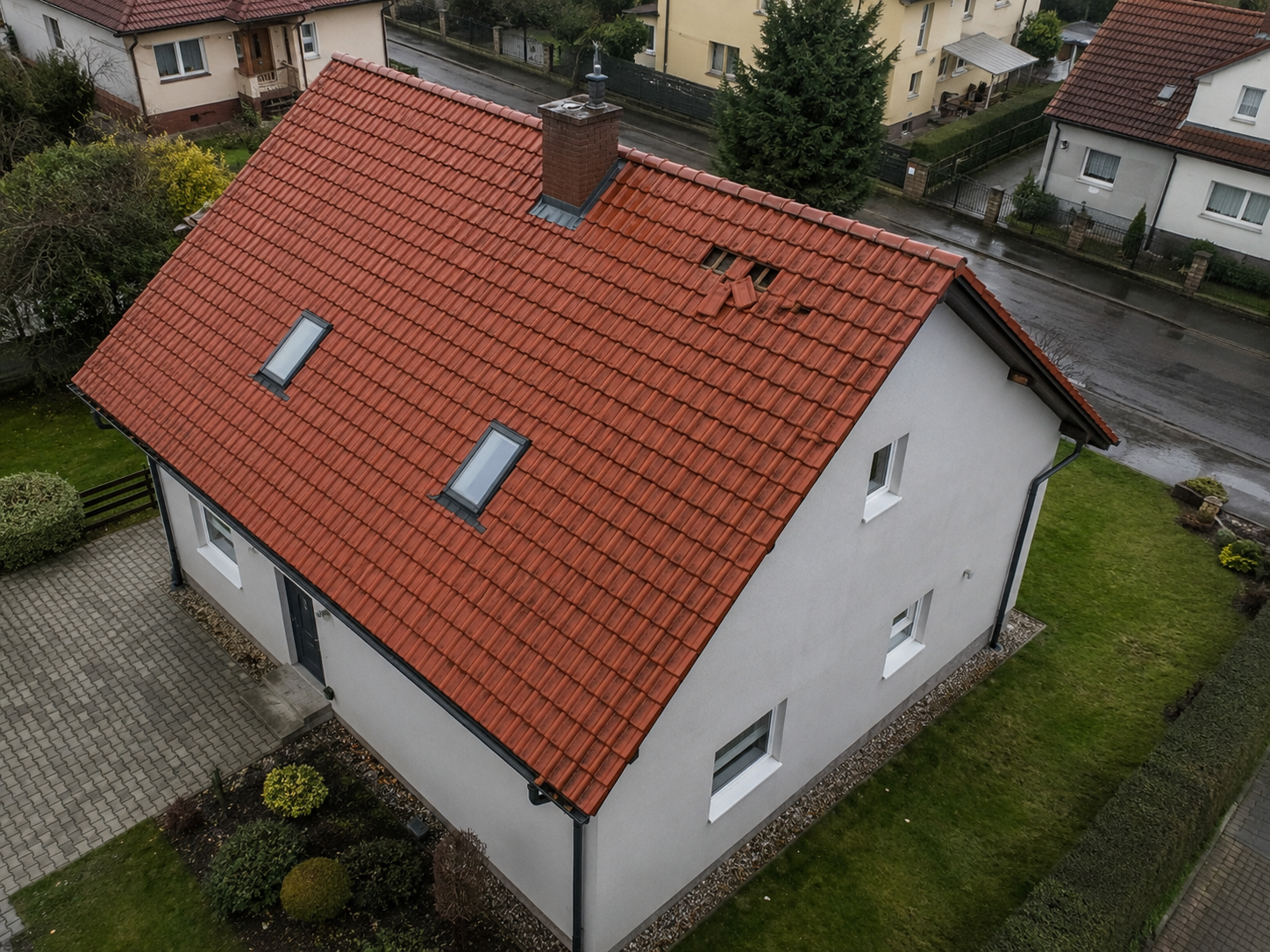

Lokalizace narušené krytiny v pravé horní části střešní roviny.

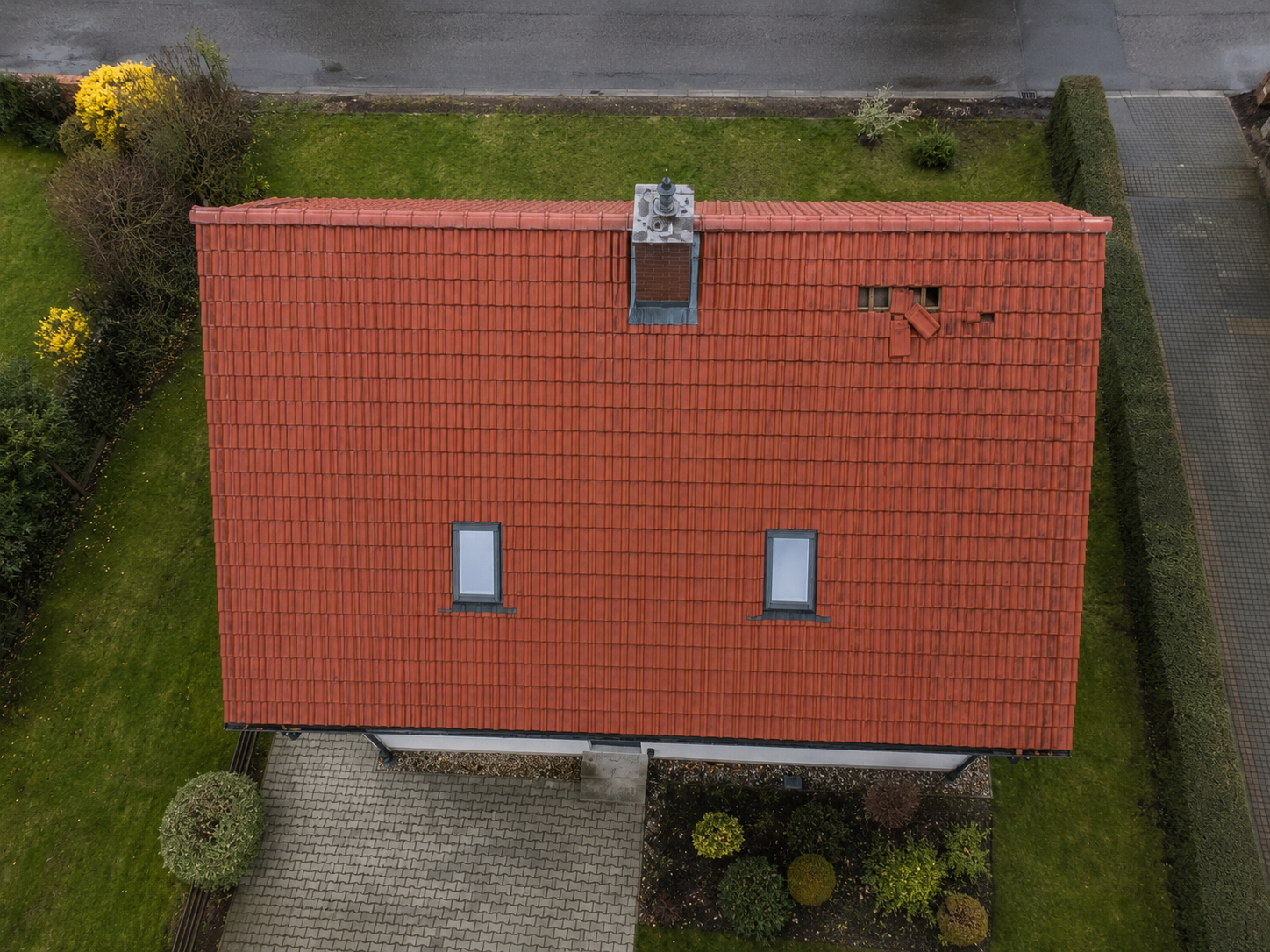

Kolmý pohled vymezuje polohu poškozeného úseku vůči hřebeni, komínu a střešním oknům.

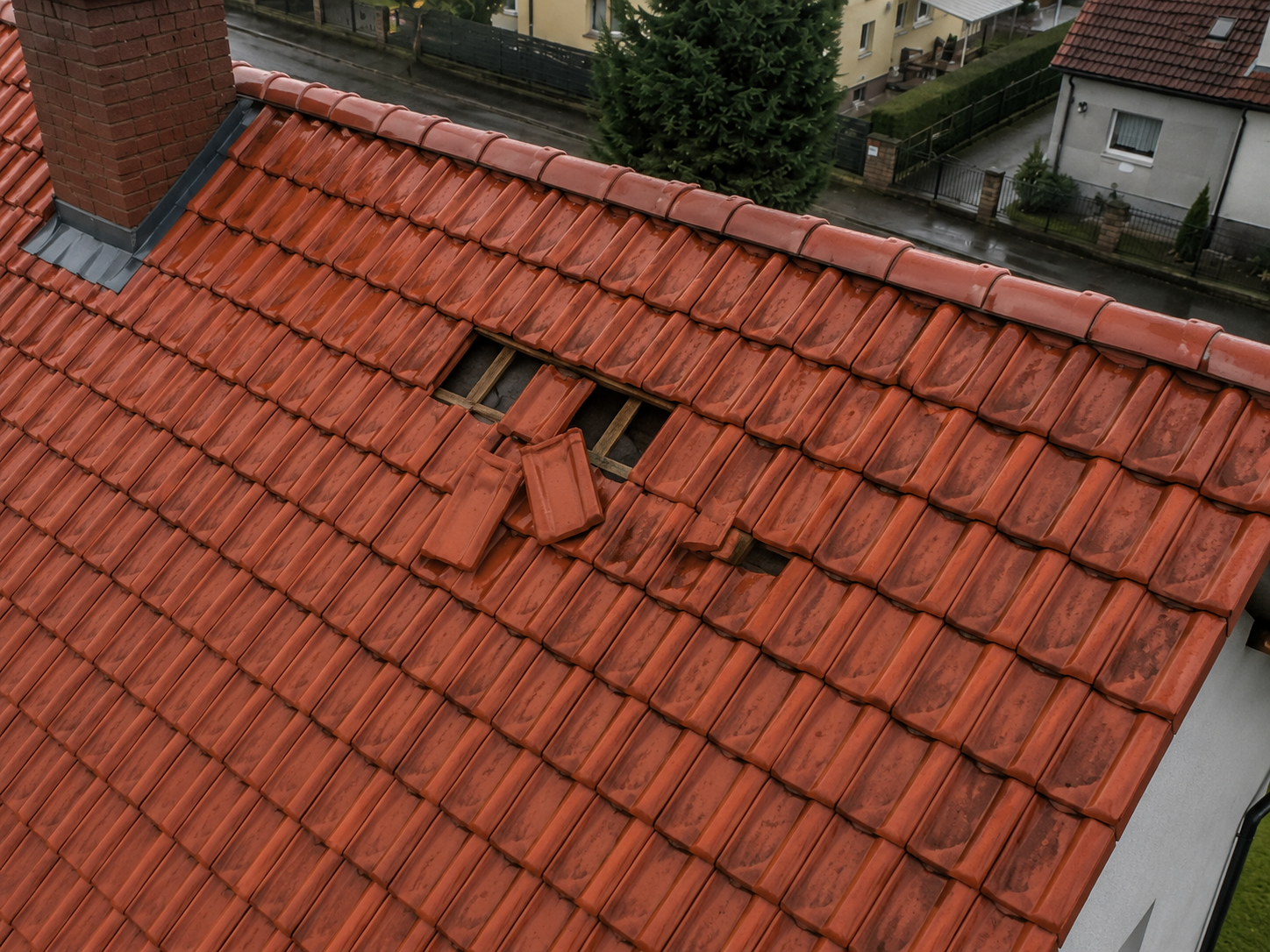

Viditelné jsou chybějící a posunuté tašky, odkrytá část podkladu a volně uložené fragmenty krytiny.

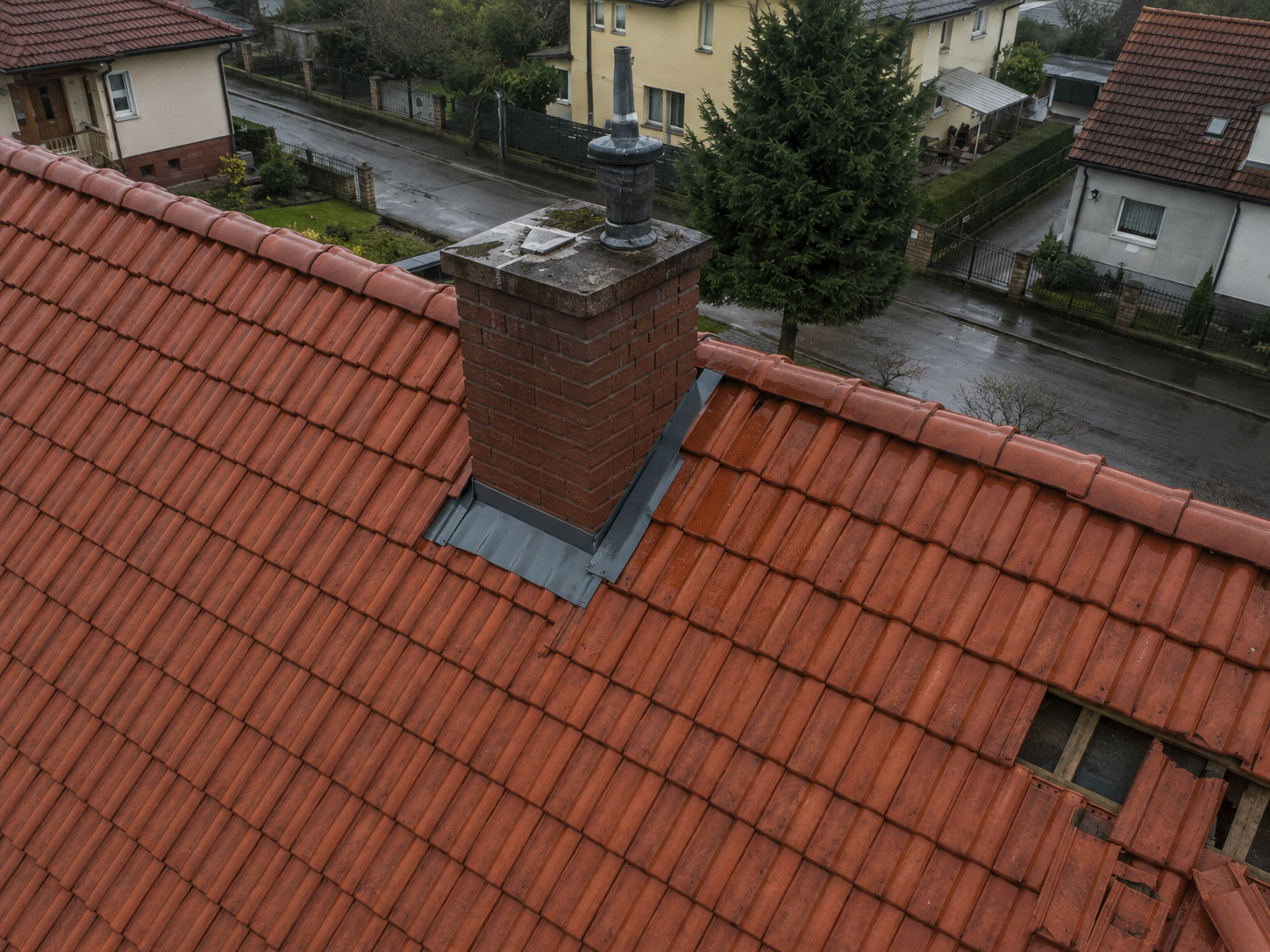

Oplechování komína je obrazově zdokumentováno. Z tohoto snímku není potvrzeno jednoznačné mechanické poškození.

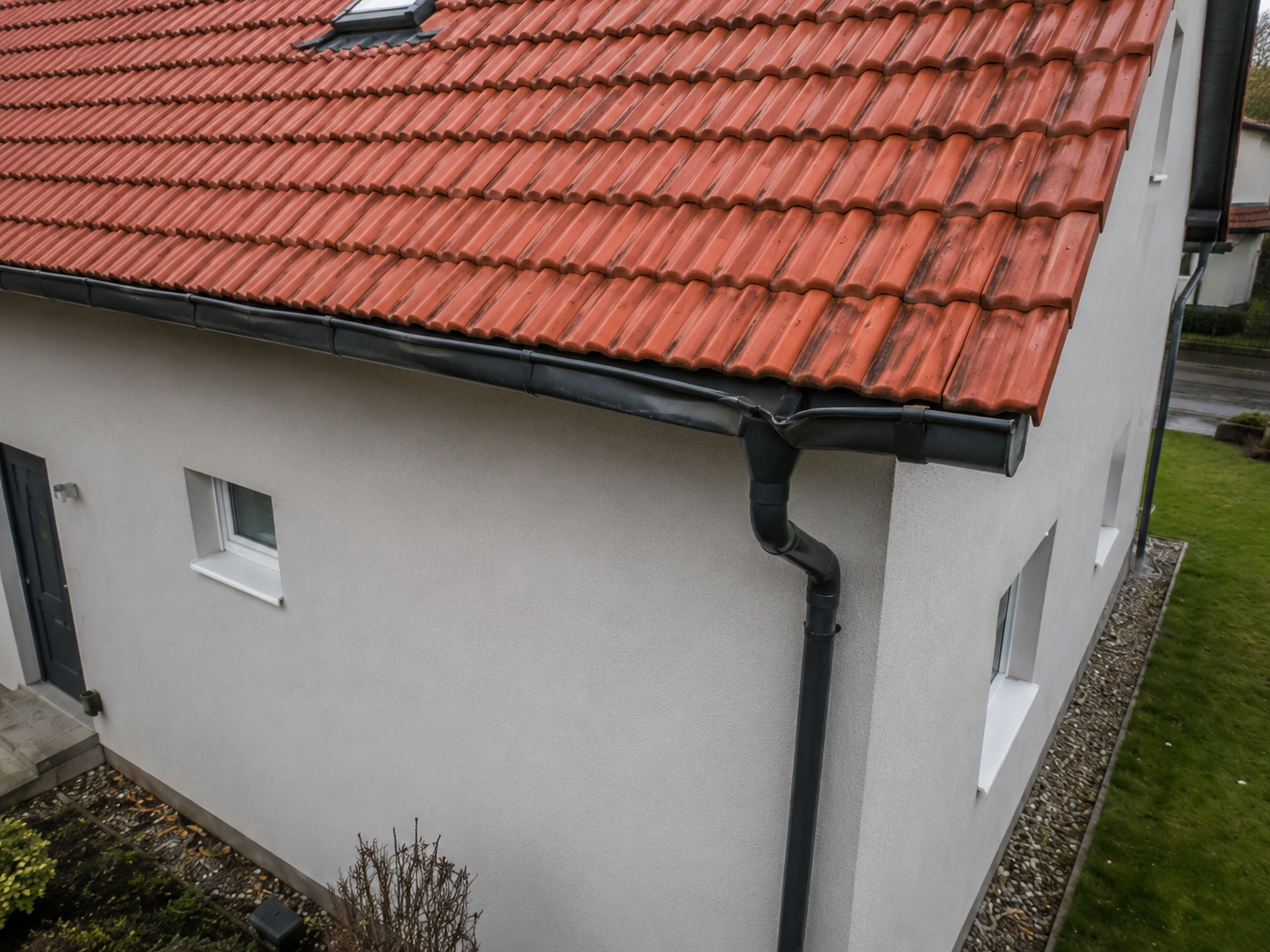

U napojení žlabu na svod je patrná lokální deformace. Funkčnost odvodu vody nelze pouze z fotografie ověřit.

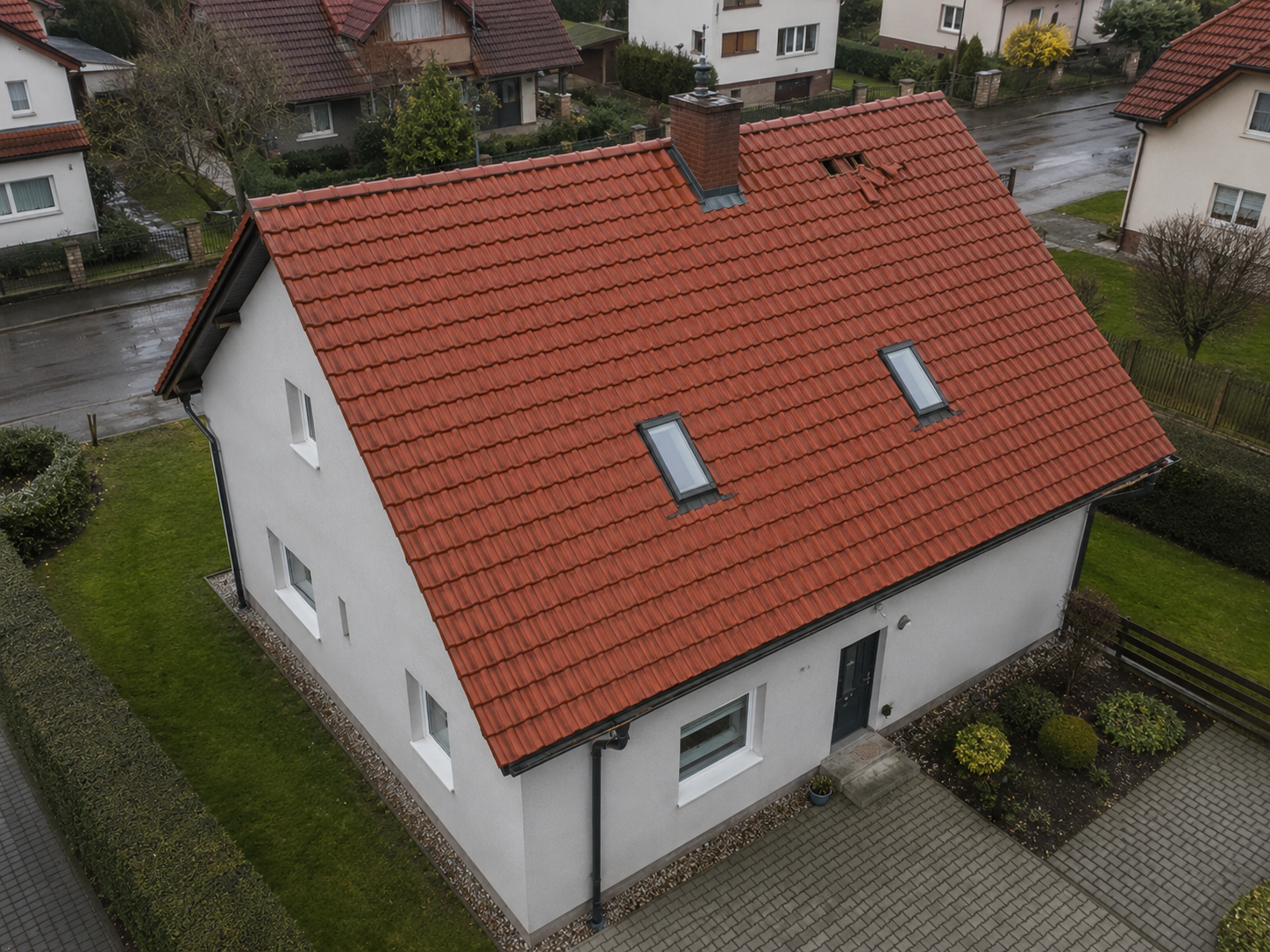

Druhý úhel potvrzuje polohu narušené krytiny a zachycuje zbývající část kontrolované střešní roviny.
Vymezení dokumentu
Tento dokument shrnuje provedenou dronovou zakázku, základní údaje z letového záznamu a obrazovou dokumentaci pořízenou při realizaci. Technické údaje u fotografií vycházejí z metadat snímků a z provozní evidence. Dokument neslouží jako znalecký posudek ani jako odborné posouzení technického stavu, pokud to není výslovně sjednáno samostatně.
